I filtri a ponte sono stampati su lamiere in acciaio al carbonio (tipo S235J) o in acciaio inossidabile, la punzonatura può essere alternata o parallela o tipo DIN 4922.
Estremità: liscia, flangiata, con manicotto, Gi.RA.MO., GI.SA.MO, STC.

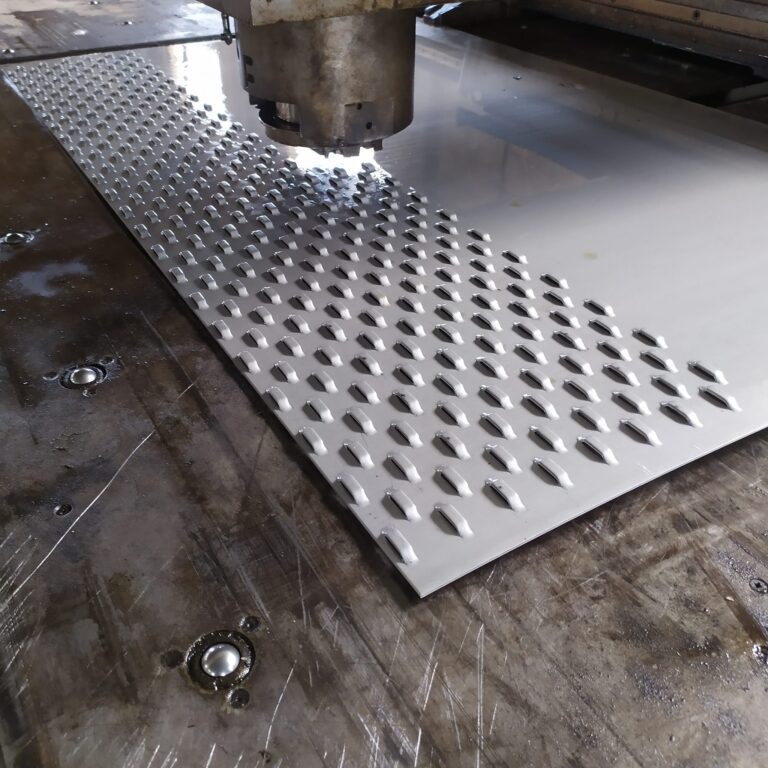

Di seguito vedrete dalla lavorazione dellla lamiera con pressa punzionatrice al tubo con filtro a ponte.
FILTRI PUNZONATI TIPO DIN 4922 |
|
| |||||||||||||
DIAMETRO | DN | SPESSORE (mm) | 0,5 | 1 | 1,5 | 2 | 2,5 | GIUNZIONE |
|
| |||||
6″ – 168 | 150 | 3,4,5,6 | 2,5 | 5 | 7,5 | 10 | 17,5 | WMF |
|
| |||||
193 |
| 3,4,5,6 | 2,5 | 5 | 7,5 | 10 | 17,5 | WMF |
|
| |||||
210 |
| 3,4,5 | 6,5 | 6,8 | 10,5 | 14,6 | 18 | WGBMF |
|
| |||||
8″ – 219 | 200 | 3,4,5,6,7,8 | 2,5 | 5 | 7,5 | 10 | 17,5 | WMF |
|
| |||||
244,5 | 250 | 3,4,5,6,7,8 | 2,5 | 5 | 7,5 | 10 | 17,5 | WGBMF |
|
| |||||
9″7/8 – 250 |
| 3,4,5,6 | 6 | 6,5 | 10,5 | 14,6 | 17,5 | WMF |
|
| |||||
10″3/4 – 273 | 250 | 3,4,5,6 | 6 | 6,5 | 10,6 | 14,5 | 17,5 | WGBMF |
|
| |||||
11″13/16 – 300 |
| 3,4,5,6 | 6 | 6,5 | 10,6 | 14,5 | 17,5 | WGBMF |
|
| |||||
12″3/4 – 323 | 300 | 3,4,5,6,7 | 6,5 | 6,5 | 10,5 | 14,5 | 17 | WBMF |
|
| |||||
14″ – 355 | 350 | 4,5,6,7,8 | 6,5 | 6,5 | 6,4 | 10,5 | 17 | WGBMF |
|
| |||||
16″ – 406,4 | 400 | 4,5,6,7,8,10,12 | 2,5 | 5 | 7,5 | 10 | 17,5 | WBMF |
|
| |||||
| G | B | W | M |
| F | |||||||||
GIUNZIONE | giramo | gisamo | saldare | manicotto |
| flangiato | |||||||||
FILTRI OBLUNGHI |
|
|
|
|
DIAMETRO (inch) | MM | SPESSORE (mm) | cava 4×40 (%) | cava 5×40 (%) |
6″ | 168 | 3,4,5 | 10,919% | 13,649% |
| 193 | 3,4,5 | 10,317% | 12,896% |
| 210 | 3,4,5 | 10,191% | 12,739% |
8’’ | 219 | 3,4,5,6 | 11% | 12,739% |
9″7/8 | 250 | 3,4,5,6 | 9,783% | 12,229% |
10″3/4 | 273 | 3,4,5,6 | 10,079% | 12,599% |
11″13/16 | 300 | 4,5,6 | 10,191% | 12,739% |
12″3/4 | 323 | 4,5,6,7 | 10,412% | 13,015% |
14″ | 355 | 4,5,6,7 | 11,196% | 13,995% |
CAVE / OPEN AREA |
|
|
|
CAVA |
| OPEN AREA | SPESSORE |
A | B | % | mm |
4 | 40 | 14 | 3,4 |
5 | 40 | 21 | 5,6,7 |
